风扫煤磨

风扫煤磨

【生产能力】:8-43t/h

【产品规格】:Φ2.2×4.4m-Φ3.8×7.25+3.5m

【应用范围】:广泛应用于水泥建材、火力发电、冶金工业、化学工业等。

【产品介绍】:风扫煤磨是用来粉磨兼烘干各种硬度煤炭的设备,它主要由进料装置、主轴承、回转部分、传动装置、进出料装置、高压起动装置及润滑系统组成。

风扫煤磨规格结构

风扫煤磨规格有:φ2.2×4.4,φ2.4×4.75,φ2.6×(5.25+2.25),φ2.8×(5+3),φ3.2×(6.5+2),φ3.8×(7.75+3.5)。

广泛应用于电力、冶金、矿山、水泥等行业煤粉的粉磨设备。

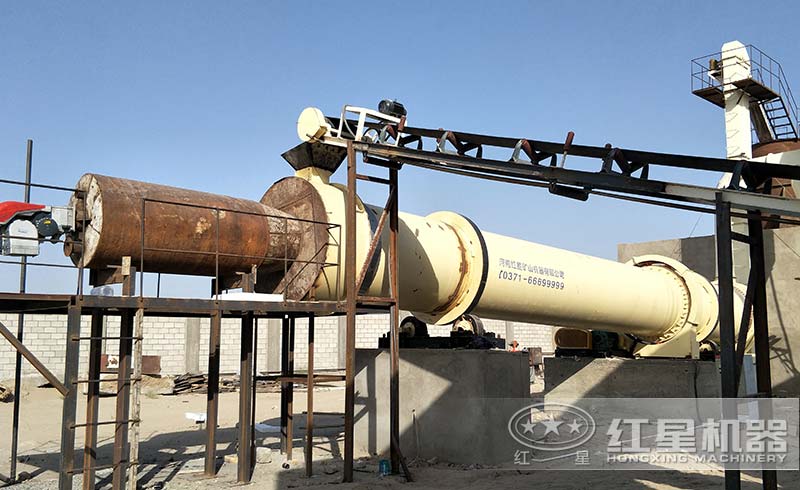

风扫煤磨图片

设备主要由进料装置、主轴承、回转部分、传动装置、出料装置、高压起动装置及润滑系统组成。它对传统的煤磨机做了重大改进,除具有一般煤磨的优点之外,与同规格煤磨机相比,产量有了大幅度的提高,且粉细、比表面积增大,实现高产、高细。该产品结构合理,粉磨效率高,对物料适应性强,运转效率高,产量高,操作方便。是理想的煤粉制备设备。在其他参数不变的情况下,台时产量提高20%,单位产品电耗下降10-12%。

风扫式煤磨机特点

1、运行可靠,连续作业,生产能力大。

2、传动部件少,维修费用低。

该是在开流粉磨系统所具有的优缺点中扬长避短而设计的,对传统的球磨机做了重大的改进,除具有开流磨一切优点之外,与同规格的球磨机相比,磨机产量有了大幅度的提高,且粉细、比表面积增大,实现高产、高细,为生产高标号水泥提供了一种新型的粉磨设备。

风扫磨用途

风扫煤磨是用来粉磨兼烘干各种硬度煤炭的设备。进出料装置与回转部之间密封件,可防止漏粉。主轴承内部串冷却水冷却轴瓦,以降低轴瓦温度。主轴承配置有润滑站,润滑站备有备用油泵可由电器控制,黂筒体采用焊后整体退火工艺,可消除内应力,防止变形,保持磨机长期稳定地运转,磨机筒体外加有保温罩,即可保温,又可隔音。减速器为中硬或硬齿面减速器,具有承载能力高,寿命长,重量轻的特点。

我公司720t/d熟料生产线配用2.2m×4.4m风扫煤磨系统,随着窑系统提产扩能改造,现熟料日产量已稳定在1220t/d,窑系统年累计运转率稳定在90%以上。窑系统提产扩能改造后窑头和分解炉(N-MFC)对煤粉的需求量和煤粉制备系统的安全、稳定、可靠性都提出了新的要求,为此我们对煤粉制备系统进行了缺陷纠正,满足了窑系统提产扩能改造的需要。

技术参数

项目 规格 (m) Φ1.7×2.5 Φ2.2×4.4 Φ2.4×4.75 Φ2.4×4.5+2 Φ2.6×5.25+2.25 Φ2.8×5+3 Φ3.0×6.5+2.5 Φ3.2×6.75+2 Φ3.4×6+3 Φ3.8×7+2.5
工作转速(r/min) 24.5 22.4 20.4 20.4 19.7 18.3 18.3 16.9 17.5 16.4
生产能力(t/h) 3-5 8-9 12-14 11-12 13-14 16-17 19-20 25-30 28-30 38-40
进料粒度(mm) <25 <25 <25 <25 <25 <25 <25 <25 <25 <25
研磨体装载量(t) 7.5 20 22 22.5 28 32 43 50 55 80
主减速机 ZD40 ZD60 ZD60 ZD60 ZD70
MBY450
ZD70
MBY500
ZD80
MBY560
JDX560 JDX710 MBY800
主电动机(kw) 95 250 280 315 400 500 630 710 800 1250
总重量(t) 29 46 54 76 98 107 124 148 162 215

项目
规格(m)
生产能力
(t/h)
进料粒度
(mm)
Φ1.7×2.5 3-5 <25
Φ2.2×4.4 8-9 <25
Φ2.4×4.75 12-14 <25
Φ2.4×4.5+2 11-12 <25
Φ2.6×5.25+2.25 13-14 <25
Φ2.8×5+3 16-17 <25
Φ3.0×6.5+2.5 19-20 <25
Φ3.2×6.75+2 27-29 <25
Φ3.4×6+3 28-30 <25
Φ3.8×7+2.5 38-40 <25
