双辊式(对辊机)破碎机的用途、工作原理及安装

作者:红星机器 发表于: 2011-01-17 11:37:14更新于: 2019-10-22 17:07:49

双辊破碎机概述

双辊破碎机简称对辊机,双辊破碎机是利用两组单独传动的辊轴,相对旋转产生的挤轧力和磨剪力来破碎物料。当物料进入对辊机的破碎腔以后,物料受到转动辊轴的啮力作用,使物料被逼通过两辊之间,同时受到辊轴的挤轧和剪磨,物料即开始碎裂,碎裂后的小颗粒沿着辊子旋转的切线,通过两辊轴的间隙,向机器下方抛出,超过间隙的大颗粒物料,继续被破碎成小颗粒排出。

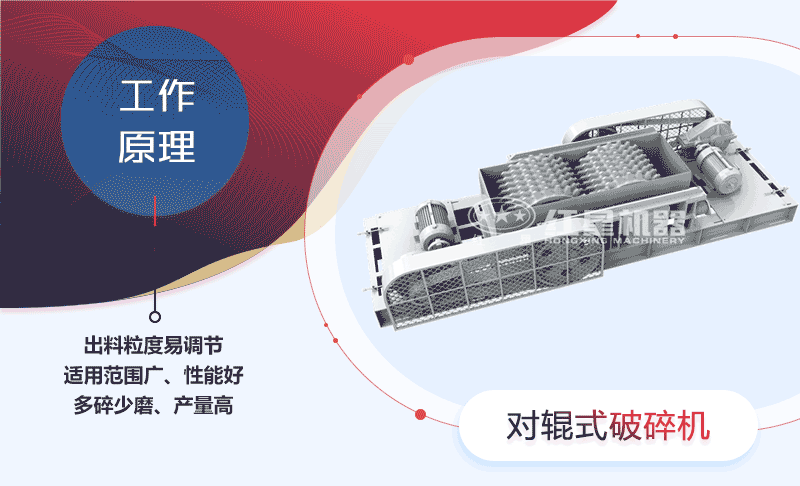

双辊破碎机挤压破碎物料

双辊破碎机挤压破碎物料

双辊破碎机用途

双辊破碎机可供选矿、化工、水泥、耐火材料、磨料、建筑等工业部门中,细碎高。中硬度以下的矿石,岩石及耐火材料之用。双辊破碎机尤其在耐火材料和采矿行业中比一般破碎机2gps双辊破碎机械更优异的效果,近几年来,还广泛被应用于破碎钢砂等行业。

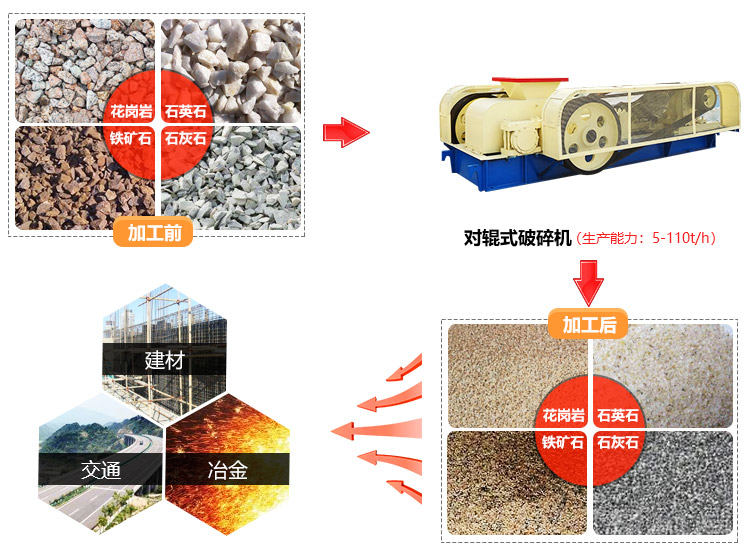

双辊破碎机应用范围

双辊破碎机应用范围

双辊破碎机工作原理及结构

1、该系列双辊破碎机主要由辊轮组成、辊轮支撑轴承、压紧和调节装置以及驱动装置等部分组成。

2、出料粒度的调节:双辊破碎机两辊轮之间装有楔形或垫片调节装置,楔形装置的顶端装有调整螺栓,当调整螺栓将楔块向上拉起时,楔块将活动辊轮顶离固定轮,即两辊轮间隙变大,出料粒度变大,当双辊破碎机楔块向下时,活动辊轮在压紧弹簧的作用下两轮间隙变小,出料粒度变小。

对辊机垫片装置是通过增减垫片的数量或厚薄来调节出料粒度大小的,当增加对辊机垫片时两辊轮间隙变大,当减少垫片时两辊轮间隙变小,出料粒度变小。 3、双辊破碎机驱动机构是由两个电动机,通过三角皮带传动到槽轮上拖动辊轮,按照相对方向运动旋转。在破碎物料时,物料从双辊破碎机进料口通过辊轮,经碾压而破碎,破碎后的成品从底架下面排出。

4、双辊破碎机为了安全,传动部分应根据实际情况自行安装安全罩。

双辊破碎机工作原理图

双辊破碎机工作原理图
