磨粉机、高压悬辊磨粉机性能和工作原理

作者:红星机器 发表于: 2010-12-14 17:06:47

磨粉设备应用广泛种类也很多,性能和工作原理大致一样,主要是根据加工的不同材料而有所不同。磨粉机、高压悬辊磨粉机:高压悬辊磨粉机是在多年从事高细制粉加工的经验基础上,潜心研制的新型磨粉设备,从而开创了工业磨粉高效、低能耗的新纪元。

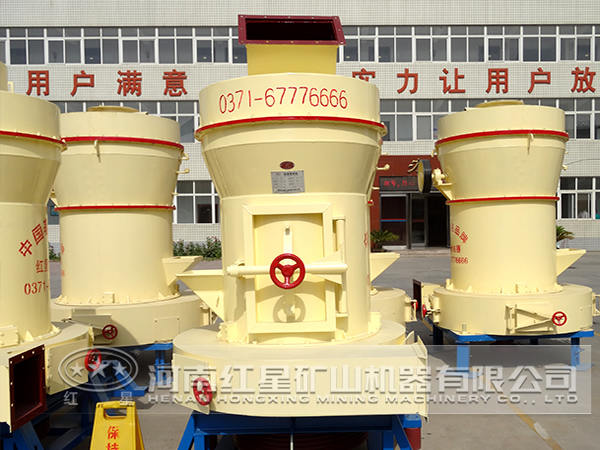

磨粉设备

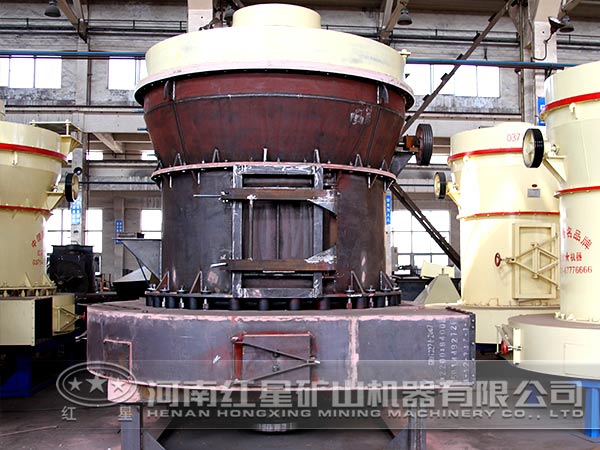

磨粉设备介绍

小编针对磨粉设备的适用范围、工作原理、结构简单介绍一下,具体如下:

1、高压悬辊磨粉机适用范围

高压悬辊磨机用于粉碎重晶石、石灰石、陶瓷、矿渣等莫氏硬度不大于 9.3 级,湿度在6%以下的非易燃易爆的矿山、冶金、化工、建材等行业280多种物料的高细制粉加工,成品粒度在80-425目范围调节。该机可通过添加特殊装置,可生产出 30-80 目的粗粉。

2、磨粉机、高压悬辊磨粉机工作原理

高压悬辊磨主机内,磨辊吊架上紧固有1000-1500公斤压力的高压弹簧。开始工作后,磨辊围绕主轴旋转,并在高压弹簧与离心力的作用下,紧贴磨环滚动,其滚动压力比同等动力条件下的雷蒙粉机高1.2倍,故产量大为提高。 当被磨物料进入磨腔后,由铲刀铲起送入磨辊与磨环之间进行碾压,碾压后的粉末随鼓风机的循环风带入分析机,合格细粉随气流入旋风集粉器即为成品,大颗粒物粒落回重磨。循环风返回鼓风机再重复以上过程,余风则进入袋式除尘器净化。当磨辊与磨环达到一定磨损后,调整高压弹簧长度,保持磨辊与磨环之间恒定碾压力。从而保证稳定的产量与细度。

3、高压悬辊磨粉机结构介绍

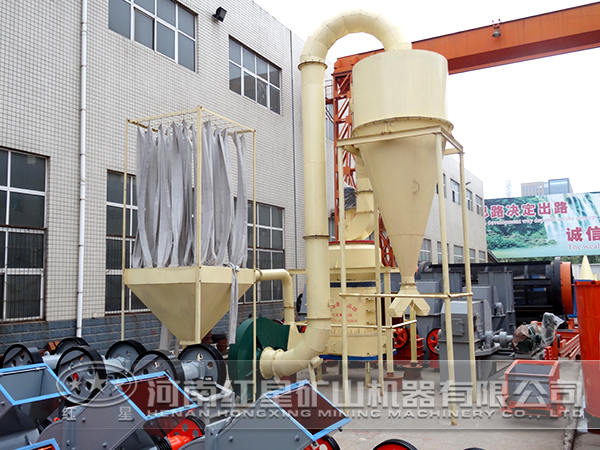

高压悬辊磨主要由主机、细度分析机、鼓风机、成品旋风积粉器、布袋除尘器及联结风管组成。根据用户需要也可配备破碎机、提升机、储料仓,电磁振动给料机及电器控制柜等辅助设备。在主机中,磨辊组件通过横担轴悬挂在磨辊吊架上,磨辊吊架与主轴及铲刀架固定联系,压力弹簧在磨辊轴承室的悬臂外端面,以横担轴为支点迫使磨辊紧紧压在磨环内圆表面上,当电动机通过传动装置带动主轴转动时,装在铲刀架上的铲刀与磨辊同步旋转,磨辊在磨环内圆滚动的同时自转。电动机通过传动装置带动分析机叶轮旋转,叶轮转速越高,分选出的粉子越细。

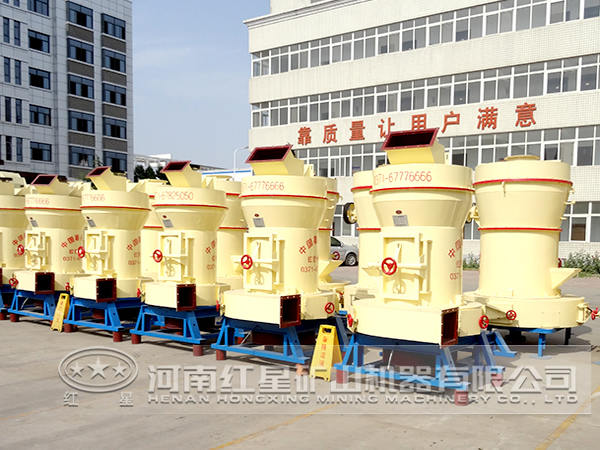

磨粉设备

强压悬辊磨、高压悬辊磨粉机性能特点:

1、高压磨粉设备与其它磨机相比相同等动力条件下产量提高10-20%,磨辊对物料的碾压力在高压弹簧作用下提高 800-1200kg 。

2、强压悬辊磨莫氏硬度小于9.3级的矿产物料均可加工粉碎。

3、高压悬辊磨成品粒度范围广,粒径粗可达0.613毫米(30目),粒径一般可达0.033毫米 (425目),少部分物料细可达到0.013毫米(1000目)。

4、除尘效果完全达到国家粉尘排放标准。

5、分析机调整方便。

6、研磨装置采用重叠式多级密封,密封性能良好。

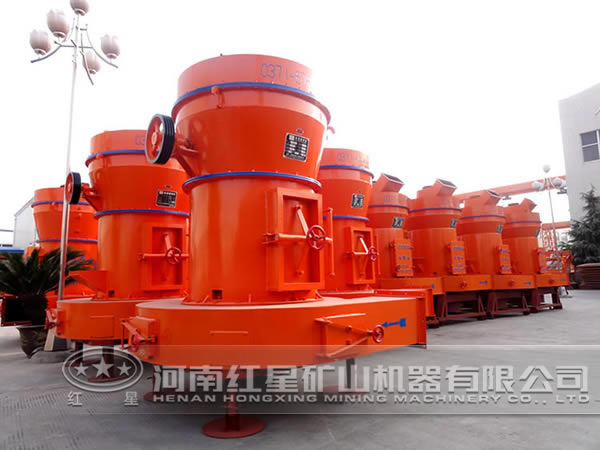

磨粉设备

高压悬辊磨粉机使用注意事项:

1、建筑厂房时应考虑主机上方能吊挂1.5-2吨的起吊工具,供检修使用。

2、主机与鼓风机必须水平放在钢筋混泥土基础上,旋风积粉器与除尘器可在设备装好后在其支脚下面挖坑浇灌混泥土。

3、安装时必须将各联结管道的法兰之间加密封垫。

磨粉设备

河南红星生产微粉磨、悬辊磨、直通磨、离心磨,客户可以来公司实地考察,公司可以根据用户是矿山企业、化工企业、水泥生产还是制砂生产等不同实际需求制定不同型号性能的产品,确保生产性价比高的产品,方便用户投入使用!欢迎订购!
