雷蒙磨磨粉系统中风力系统的研究与分析

作者：红星机器 发表于： 2013-03-29 11:01:13更新于： 2020-05-27 17:25:19

杨帅军老师 红星技术工程师

获取报价

雷蒙磨粉机的组成结构一般由雷蒙磨(又称主机)、鼓风机、大旋风分离器以及管道组成。风力系统是雷蒙磨系统的重要组成部分，本文将对风力系统作详细的介绍。

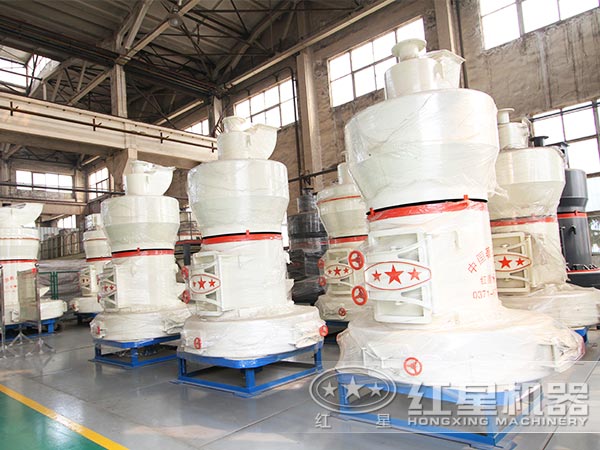

雷蒙磨粉机

风力环路中共有2个零压面，即系统中压力为零的点所组成的面，一个在鼓风机内，一个在雷蒙磨内。雷蒙磨加料口处于负压区，因此零压面在加料口下部，即悬辊和磨环（钢圈）一带。开机时，要先开风机后开主机，开机瞬间从加料口会冒出大量粉尘，须开机数分钟后，加料口由正压转为负压，粉尘才不再冒出。因此加料用星形给料器应密封，若有间隙，将冒风冒粉。此外，维修门也应密封，若其密封垫片磨损，应换新垫片，防止冒风冒粉。大旋风分离器底部卸料口应密封，当从卸料口处吸入空气达到旋风分离器工作风量的10%~15%时，其收尘效率降到近似于零。一般大旋风分离器的收尘效率约为90%。

在环路系统中，全压零压面和静压零压面二者之间有一定距离。这段距离内的阻力等于全压零压面与静压零压面之间的压力差。在移动的零压面的计算中，必须使用全压和全压零压面的概念。全压零压面和静压零压面总是成双出现的，若一个零压面移动，则另一个零压面就会跟着移动。当余风管阻力不大时，运行中零压面在加料口以下，一般不需要移动零压面。生产中应通过控制余风管的流量（控制余风管闸门）使全压零压面稳定地处于悬辊和磨环（钢圈）处，当余风管的风量控制在合适的数量范围时，阻力又不大于所列值，则可以不移动零压面。当余风管采用阻力大的除尘器时，或因防尘要求高需要整个风力环路在负压状态下工作时，全压零压面需要由雷蒙磨内移到鼓风机出口附近，移到鼓风机内。
