红星专家解析球磨机传动系统振动的原因及解决方法

作者:红星机器 发表于: 2014-03-06 09:34:13

球磨机是磨矿生产线中必不可少的设备,但是在生产过程中,有时也会出现球磨机传动装置失效与传动系统振动较大等现象。红星机器的球磨机专家接下来就为大家讲解球磨机传动系统出现振动的原因及解决方法。

红星球磨机的传动方式是电动机经过减速机驱动小齿轮转动,并啮合固定筒壳端部的大齿圈而使筒体旋转,高、低速轴采用尼龙柱销联轴器联接。通过长期的使用观察,红星球磨机专家总结出了以下几项引起球磨机传动系统振动的主要原因及相应的解决方法。

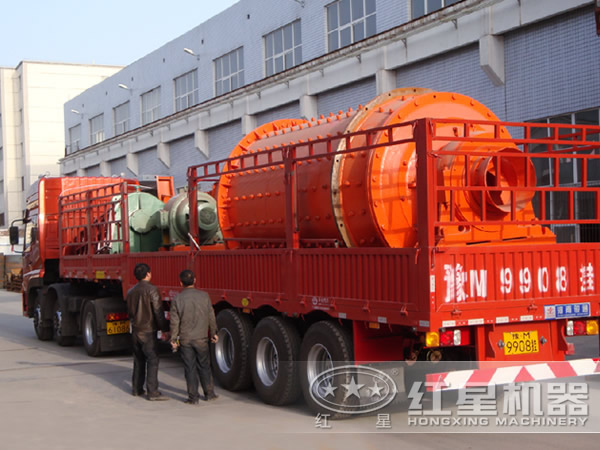

球磨机

一、小齿轮轴承磨损

小齿轮轴承两侧各有1个双列调心滚子轴承,经过一段时间的运转,轴承部件发生磨损,内、外圈和滚子之间的间隙增大,小齿轮轴旋转时出现径向跳动,引起齿轮副的齿顶间隙不断变化,易产生冲击震动和噪声,齿轮的齿面磨损加剧。

对于上述状况应定期更换轴承。判断轴承是都磨损严重,首先应掌握轴承使用了多久,是否达到了使用寿命;每次更换新轴承的时间应留有记录,以大致确定轴承需要更换的时间。另外,还可以通过撬动小齿轮的上、下活动量来观察轴承的径向间隙。

二、齿轮的齿廓间进入矿浆造成润滑不良

球磨机属于开式齿轮传动,碎装有齿轮内、外护罩,但是密封性能还是较差,靠近大齿圈的衬板螺栓发生松动时,漏出的矿浆很容易进入齿轮啮合面,破坏齿面的润滑油膜,产生很大的冲击噪声,传动系统发生振动。

出现这种情况,应及时停机对齿轮进行清洗,并加重负荷开式齿轮油进行润滑。同时可以采取预防措施:通过齿轮罩上的观察孔检查齿轮的润滑状况,保证齿轮润滑良好;发现承办螺栓处漏浆应及时停机,更换橡胶密封垫或紧固螺栓。

三、齿轮的齿面磨损严重

经过一段时间的运转,小齿轮的上齿面首先磨出凹台,齿侧间隙增大,运转时出现冲击震动,并发生很大的撞击声,齿面之间的磨损加剧。

此时应及时更换小齿轮。在实际生产中为了节约成本,我们通常把小齿轮从轴上取下,反面后装上,这样又可以用上一段时间。

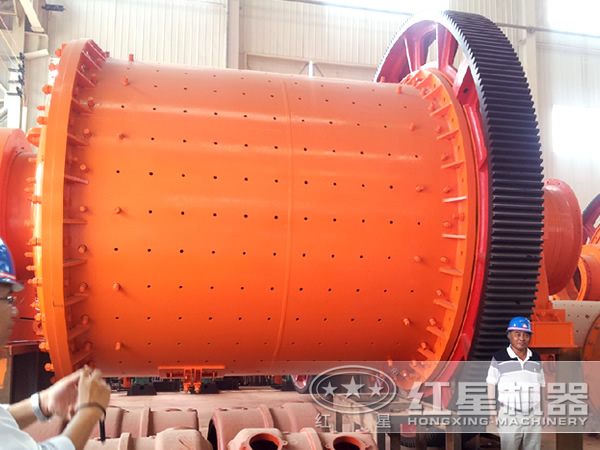

球磨机

四、尼龙柱销磨损

尼龙柱销经过一定时间的运转,圆柱表面出现磨损,直径变小,严重的会出磨出凹台,从而引起联轴器半体的冲击震动。此时应及时更换尼龙柱销,避免造成联轴器损坏。

五、传动部位位移引起振动

球磨机经过长时间的运转,传动部位电动机、减速机、小齿轮轴承座的地脚螺栓有时会发生松动,传动部件发生位移,使轴线不在同一直线上,从而发生振动。应停车对球磨机传动系统进行检测,重新找正传动系统。

六、电动机匝间短路使转速不稳定

运转过程中出现电动机电流不稳定,同时大、小齿轮碎电流波动出现较大的周期性振动。

首先减少给矿量,若减少给矿量后依然存在,则说明不是超负荷运行引起的;接下来应停机检查电动机,定子线圈出现短路也可能引起电动机转速不稳,更换电动机即可。

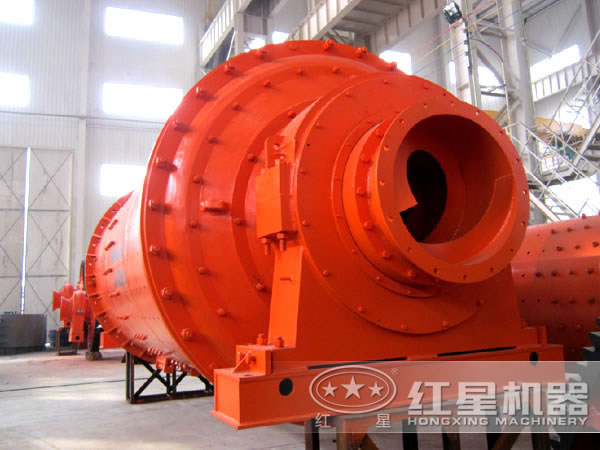

球磨机

以上是红星机器球磨机专家对于球磨机传动系统出现振动的原因分析及相应的解决方法,希望能够帮助您快速解决球磨机传动系统振动问题。
