磨煤机磨辊部件的维修内容

作者:红星机器 发表于: 2014-05-17 17:52:52

磨煤机磨辊部件的维修内容主要有下面3个方面:一、磨辊轴承的更换;二、磨辊装置油封的更换;三、磨辊装置润滑油的检查。

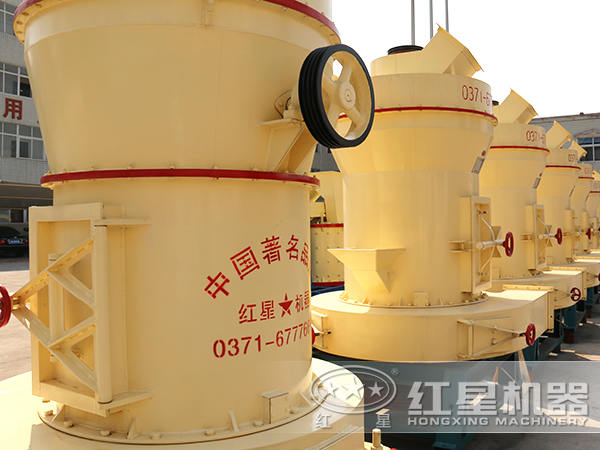

磨煤机

一、磨辊轴承的更换

1、将磨辊装置翻转出来。

2、检查磨辊轴承端隙。

3、将磨辊辊套和轴组件从磨辊头上拆下。

4、将组件吊放到方便维修的地方。

5、依次拆去各零件后,将下轴承的内圈从磨辊轴上拉出来。

6、将磨辊轴承座从磨辊轴上吊离,此时上、下轴承外圈仍留在轴承座内。

7、用适当的工具,将上轴承内圈和上、下轴承外圈分别拉出。

8、重新安装轴承

①在将相关零件装好后,将上轴承内圈装到磨辊轴上,轴承可以加热,但温度不得超过90℃(用油浴加热)。

②冷冻两只上、下轴承外圈,冷冻温度至少需-15℃。将轴承外圈装到轴承座两端的孔内,保持在原位,任其回复温度。

③将轴承座装到磨辊轴上,坐落在上轴承上。将下轴承内圈装到磨辊轴上,如果是热装加热温度不得超过90℃。

④装上轴承挡圈,用手拧紧螺钉。正、反向转动轴承座不少于5圈,使轴承就位。

⑤拆下轴承挡圈测出轴端与下轴承内圈端面的高低差值,安装垫片组到轴端面上。

⑥装上轴承挡圈并固定好。将其余零部件装好,将磨辊翻进去。

⑦往轴承座中加入适量的润滑油。

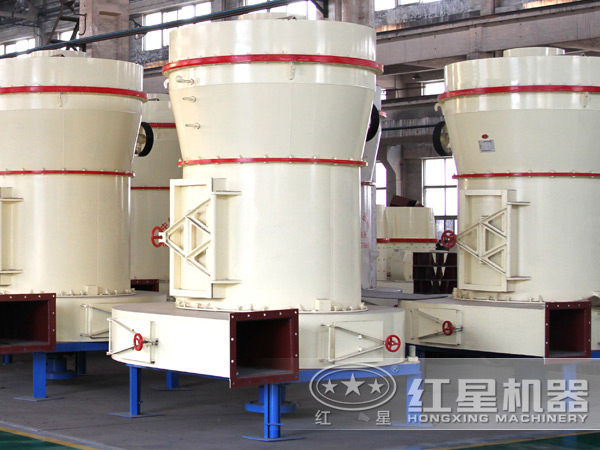

磨煤机磨煤机

二、磨辊装置油封的更换

磨辊油封可以在更换磨辊轴承时同时更换。当然,当油封处出现漏油现象时,也可以在磨煤机上不拆除磨辊装置的情况下进行更换。

1、拆去磨门盖。

2、从磨辊内排放出润滑油。

3、将磨辊装置翻出分离器体之外,支承在安全支架上,拧紧固定螺栓。

4、拆去密封档圈(两半)。

5、割断原油封,将其从上磨辊轴承盖中取出。

6、转动磨辊,检查密封耐磨衬板。如有较多的磨损,应考虑更换。

7、换上新油封。

8、往密封孔内嵌填少量的二硫化钼润滑脂。

9、装第一根油封,使其唇形向磨辊座内。

10、装第二、三根油封使其唇形向外。

11、检查各油封均安装正确,无重叠现象。

12、装上油封档圈(两半),拧紧螺钉。

13、将磨辊装置翻进分离器体内。

14、检查排油孔已装好,往磨辊内加润滑油至规定的油位。

15、装上磨辊头盖板和磨门盖。

16、重新调整磨辊与磨碗衬板,加载螺栓与磨辊头之间的间隙。

磨煤机

三、磨辊装置润滑油的检查

磨辊装置应在其正常的位置上进行本工作。

在拆开磨门上的检查孔盖检查磨粉机磨辊润滑之前,磨煤机必须停止运行并实行隔离。

1、拆去磨门盖上的检查孔盖和垫片。

2、拆去磨辊头上的盖板。

3、拆去油管上的管堵,用油尺测量磨辊装置内的油位高度,按需要调整油位高度。

4、装上管堵,清洁油管周围区域。

5、擦干净磨辊头盖板和磨辊头的配合面,配合面上涂平面密封胶,装上盖板。

6、重新装上磨辊孔盖上的检查孔盖,拧紧螺钉。
