胶带输送机主要部件的选择与设计

2014-10-31 16:54:23 作者:红星机器

如果您正在寻找相关产品或有其他任何问题,可随时拨打公司服务热线0371-6777 2727,或点击右侧按钮

在线交谈

胶带输送机的机体结构有很多部件组成,对于各个部件的合理设计是保证设备稳定输送的前提,下面来具体看一下胶带输送机主要部件选择与设计:

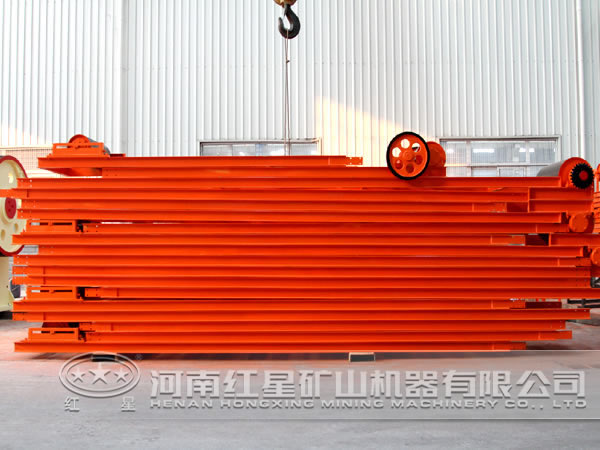

胶带输送机

(一)电动机

胶带输送机传动用电动机,应根据输送机的工作特性(灰尘多,带料起动、物料温度高以及起动频繁等因素)进行选择。一般采用三相异步电动机的封闭式JO2、JO3 以及JQO型。其中JQO型既能防尘又有高起动转矩的特性。当周围温度高时采用B级绝缘。当输送机处于频繁起动工作制,又具有上述特点时,可采用JZ型电动机。当功率大于100千瓦时,可采用JS2电动机。

(二)减速器

胶带输送机用传动减速器,因为胶带输送机一般为连续运转,所以应考虑以选择ZL型为主、JZQ型为次,大功率时选择ZS型。其中ZL型与同一中心距的JZQ型相比使用寿命较长,但重量较JZQ型稍重。当胶带输送机的作业率很低时,可以选择JZQ型减速器。

(三)输送带

输送带有普通橡胶带、塑料带及钢绳芯的高强度橡胶带。普通橡胶带有普通型、强力型、耐热型(温度不高于120度)。在选用输送带时,应根据输送物料的物理状态及输送量等进行选择。

(四)齿轮滚筒

带式输送机的齿轮滚筒有驱动辊式和齿轮滚筒两种形式,目前齿轮滚筒应用较广。它的工作可靠,使用寿命长,工作平稳,转动效率高。

胶带输送机

(五)拉紧装置

胶带输送机的拉紧装置主要有三种:螺旋式拉紧装置、车式拉紧装置、垂直拉紧装置。实践证明:拉紧的有效行程取较大值为宜。车式拉紧装置使用范围较广,不受胶带输送机长度限制,输送带张力可自动调整,结构简单可靠,因此设计时应优先采用。

(六)清扫器

清扫器用于清扫输送带面上的粘附物。弹簧清扫器装于头部卸料滚筒处,用于清扫卸料后仍粘附在输送带工作面上的物料。空段清扫器装在尾部滚筒前,用以清扫输送带非工作面上的粘附物。

以上六大部件是胶带输送机的核心,对于这六部位的设计关系到设备的质量,也是考察设备好坏的重要指标。
