斗式提升机

背景装饰图标40年匠心铸造 国家环保标准 背景装饰图标拒绝偷工减料 坚持一丝不苟

斗式提升机

优势 处理量大,使用寿命长

  • 输送量3-60m³/h
  • 提升高度28-32.7m
  • 斗距400-920

应用领域:煤、水泥、石块、砂、粘土、矿石等。

产品介绍:本提升机适于输送粉状,粒状及小块状的无磨琢性及磨琢性小的物料,由于提升机的牵引机构是环行链条,因此允许输送温度较高的材料。

型号齐全 在线咨询 支持定制

斗式提升机概述

垂直振动提升机广泛应用于矿山、冶金、机械、建材、化工、橡胶、医药、电力、粮食、食品等行业的块状、粉状和短纤维状固体物料的提升,YZC型振动提升机在向上提升物料的同时,还可以完成对物料的干燥和冷却。分开槽式、封闭式两种结构,并可根据不同的工艺要求,设计物料颗粒分级作用的筛选提升机及设计易燃易爆物料的提升机。

斗石提升机

垂直斗式提升机性能优势

斗式垂直振动输送机以振动电机作为激振源,与其它类型的输送机、斗式提升机等相比具有以下特点:

  • 图标装饰1

    提升机具有占地面积小,便于工艺布置的特点。

  • 图标装饰2

    提升机节约电能,料槽磨损小。

  • 图标装饰3

    垂直振动提升机噪音低,结构简单,安装、维修便利。

  • 图标装饰4

    提升机物料可向上输送,亦可向下输送。

图片实拍

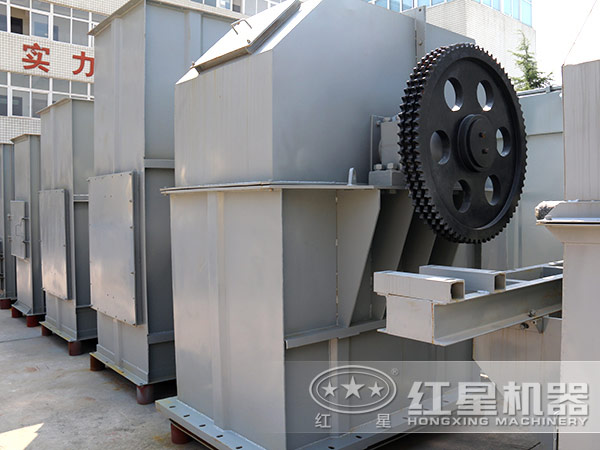

斗式提升机设备

斗式提升机设备

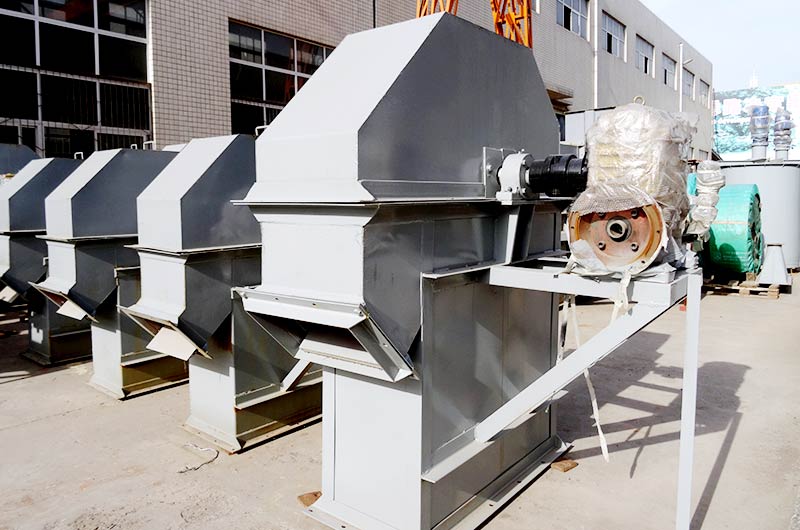

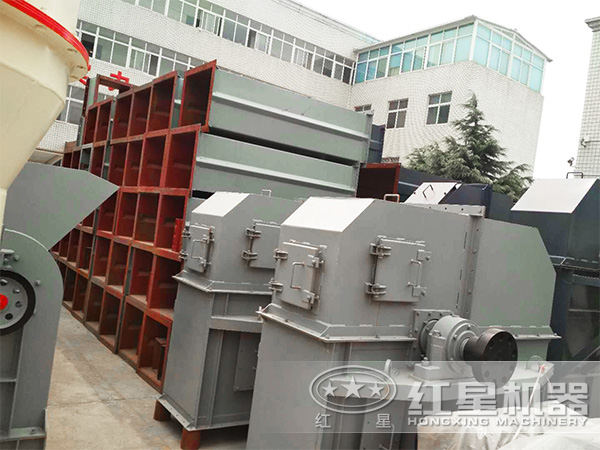

斗式提升机设备质量可靠

斗式提升机设备质量可靠

提升机工作特点

该类提升设备具有输送量大、提升高度高、运行平稳可靠、寿命长显著优点,其主要性能及参数符合JB3926----85《垂直斗式提升机》(该标准等效参照了相关标准和国外先进标准),牵引圆环链符合MT36----80《矿用高强度圆环链》,本提升机适于输送粉状,粒状及小块状的无磨琢性及磨琢性小的物料,如:煤、水泥、石块、砂、粘土、矿石等,由于提升机的牵引机构是环行链条,因此允许输送温度较高的材料。

提升机应用范围

工作原理

料斗把物料从下面的储藏中舀起,随着输送带或链提升到顶部,绕过顶轮后向下翻转, 斗式提升机将物料倾入接受槽内。带传动的斗式提升机的传动带一般采用橡胶材质,装在下或上面的传动滚筒和上下面的改向滚筒上。链传动的斗式提升机一般装有两条平行的传动链,上或下面有一对传动链轮,下或上面是一对改向链轮。斗式提升机一般都装有机壳,以防止机器内粉尘飞扬。

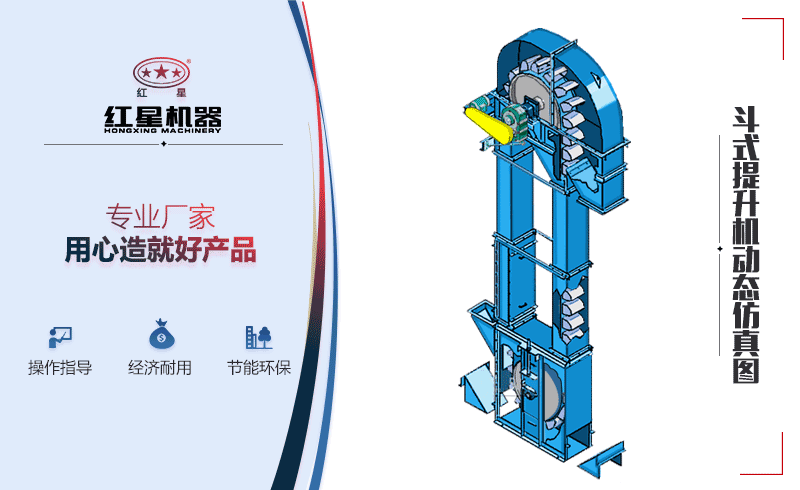

斗式提升机工作原理图

河南红星矿山机器有限公司生产的斗式提升机质量和性能都非常值得信赖,欢迎大家前来咨询选购!我们将竭诚为您服务!

河南郑州斗式提升机厂家及价格咨询热线:0371-67772727。

技术参数

环链胶带提升机技术参数

规格 最大提升高度
(m)
输送量
(m³/h)
物料最大块
(mm)
斗距
(mm)
电机功率
(kw)
TH160型 25 7-12 15-20 400 3-4
TH200型 28 8-15 20-30 500 3-5.5
TH250型 30 10-25 25-35 500 4-7.5
TH300型 30 25-35 30-40 500 5.5-11
TH315型 40 30-40 35-45 512 5.5-15
TH400型 40 45-60 40-55 512 11-22
TH500型 40 65-80 50-60 512 15-30
TH630型 40 100-120 60-65 688 18.5-37
TH800型 40 130-150 65-75 920 22-45

钢丝胶带提升机技术参数

规格 最大提升高度
(m)
输送量
(m³/h)
物料最大块
(mm)
斗容
(L)
电机功率
(kw)
TDG160型 80 34 0-20 2.6 2.2-11
TDG200型 80 45 0-25 4.1 3-15
TDG250型 80 71 0-30 6.5 5.5-22
TDG315型 80 101 0-35 10 7.5-30
TDG400型 80 158 0-40 16 15-45
TDG500型 80 218 0-45 25 18.5-55
TDG630型 80 345 0-50 40 30-90
TDG800型 80 491 0-50 61 45-132

板链提升机技术参数

规格 最大提升度
(m)
最大提升量
(m³/h)
允许占百分比
(%)
节距
( mm)
电机功率
(kw)
10 25 50 75 100
物料最大块(mm)
NE15 40 16 65 50 40 30 25 101.66 1.5-4
NE30 59 31 90 75 58 47 40 152.4 2.2-7.5
NE50 62 60 90 75 58 47 40 152.4 3-15
NE100 58 110 130 105 80 65 55 200 7.5-30
NE150 65 170 130 105 80 65 55 200 11-37
NE200 73 220 170 135 100 85 70 250 18.5-75
NE300 61 320 170 135 100 85 70 250 22-75
NE400 47 420 205 165 125 105 90 300 45-90
NE500 58 500 240 190 145 120 100 300 45-132
