圆锥破碎机

背景装饰图标40年匠心铸造 国家环保标准 背景装饰图标拒绝偷工减料 坚持一丝不苟

圆锥破碎机

优势 质量靠谱,使用寿命长,液压系统,安全可靠

  • 进料粒度≤560mm
  • 生产能力27-2181t/h

应用领域:冶金、破碎、矿山、修路、工业、制粉等行业。

适用物料:河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、辉绿岩、铁矿、金矿、铜矿等

型号齐全 在线咨询 支持定制

产品介绍

圆锥破碎机是在各类破碎机的基础上改进而来的新一代破碎设备,具有产量高、故障率低、易于操作等特点。在不可破异物通过破碎腔或因某种原因机器超载时,弹簧保险系统实现保险,排矿口增大,异物从破碎腔排出,如异物卡在排矿石可使用清腔系统,使排矿继续增大,使异物排除破碎腔。在弹簧的作用下,排矿口自动复位,机器恢复正常工作。本系列破碎机可分粗碎圆锥破碎机、中碎圆锥破碎机和细碎圆锥破碎机(圆锥破)三种,可根据用户不同需求选购。

应用范围

红星圆锥破碎机广泛应用于机制砂石料、高等级公路、铁路、水利、机场、建筑、水泥、耐材、冶金等行业生产优质石料。适用于花岗岩、玄武岩、石灰岩、河卵石、水泥熟料、石英石、铁矿石、铝矾土等多种矿物的细式破碎。

圆锥破碎机应用范围广

圆锥破碎机应用范围广

红星圆锥破碎机是采用了新型的破碎概念,而设计的一种新型破碎机,红星圆锥破碎机特殊的破碎能力以及出产能力是其它类型的破碎机无法相比的。分为单缸液压圆锥破碎机、多缸液压圆锥破碎机、全液压圆锥破碎机、复合型圆锥破碎机等。

圆锥式破碎机图片

单缸液压圆锥破碎机功能先进

单缸液压圆锥破碎机功能先进

全液压圆锥破碎机破碎比大

全液压圆锥破碎机破碎比大

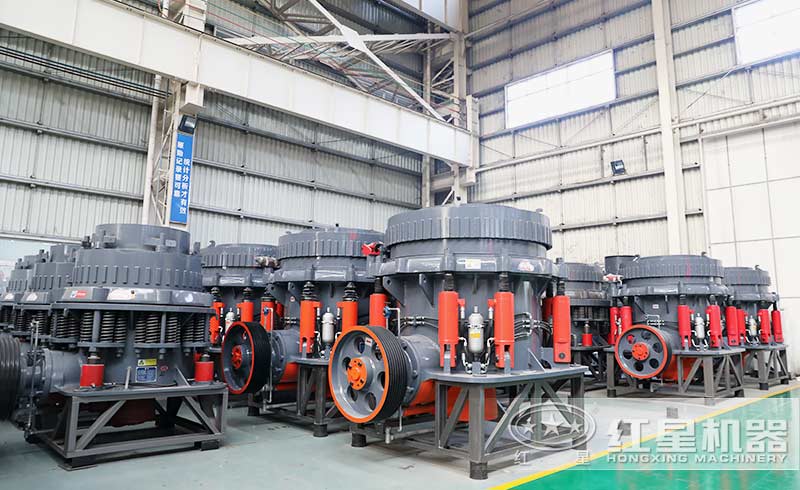

多缸液压圆锥破碎机图片

多缸液压圆锥破碎机图片

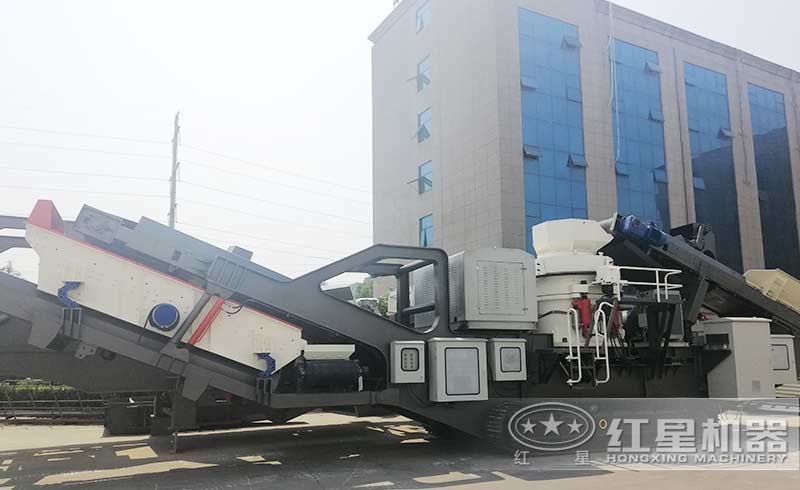

圆锥移动式破碎机无需打桩

圆锥移动式破碎机无需打桩,生产更灵活

作业现场视频

圆锥式破碎机性能优势

  • 图标装饰1

    采用液压系统来调整破碎机排矿日的大小,液压系统可有效地保证设备的安全运转。在破碎腔中有异物时,液压系统可使动锥体自动下退,当异物排出后,该系统使下退的动锥体自动复位。重新保持原来的排矿口位置继续工作。

  • 图标装饰2

    破碎腔的形状对整机的性能影响很大。破碎机腔型是破碎的主要技术指标。液压圆锥破碎机从粗碎到细碎设计了四种规格的腔型,液压圆锥破碎机有六种可能的组合,这意味着它能适用于用户特殊要求。

  • 图标装饰3

    结构密封可靠。采用迷宫式密封装置,取代了以往使用的水式密封,使灰尘杂质无法进人机体内,从而保证了润清油的清洁,延长了滑动轴承、推力球轴承的使用寿命,使得机器运转可靠。

  • 图标装饰4

    以往破碎机更换破碎壁非常慢,圆锥式破碎机新结构更换破碎壁非常快。因为上破碎壁上装有卡梢,用螺栓顶起就把破碎壁固定下破碎壁固定是用液压螺母紧固上、下破碎壁背面不需要加任何填充材料,所以更换快速方便,减少了工人劳动强度。

圆锥破碎机液压装置功能全

圆锥破碎机液压装置自动清腔,安全

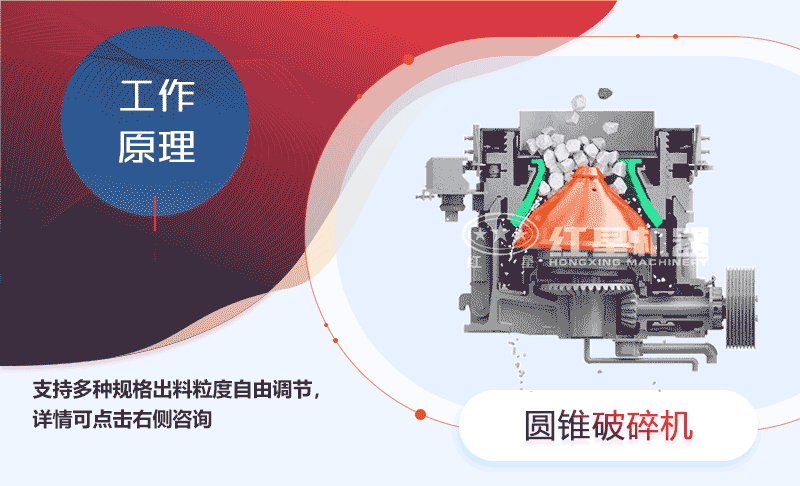

圆锥破碎机的工作原理

圆锥破选用了耐高压的位移传感器,调整排矿口位置时是在操作室进行的。只要一按键,在操作台上就有显示,就可以看到所需要调整的排矿口大小,非常方便准确。该机工作时,电机通过液力偶合器、小圆锥齿轮驱动偏心套底部的大圆锥齿轮,使偏心套旋转,致使锥体作旋摆动而破碎物料。破碎机的主轴是不动的,只是支掸球面瓦,承受破碎力。由于破碎机主轴不动而偏心套传递破碎力,故该结构可承受较大破碎力,对细碎和超细破碎非常适应,因为超细破碎的破碎力是非常大的。预计其产品粒度(对于超细碎型衬板)开路时一5m二可达50^80%(视物料性质而有所差异)。液压圆锥破碎机适用于金属矿山选矿厂第三段破碎,或第四段破碎;适用于建材或非金属矿山及土木工程。特别是土木工程所需的天然砂供应不足的地区。

红星圆锥破碎机价格

上述分析了红星圆锥破碎机的优越的性能特点,还有其设备价格方面也非常值得客户的支持与信赖,红星的设备质优价廉,价格定位低,下面是红星设备低价的原因:一方面与红星强大的生产规模有关系,厂家生产单个设备的成本降低,设备的价格也较低;另一方面与红星先进的生产工艺有关系,厂家生产设备过程中可有效的节约时间和资源,设备的生产成本降低,其价格定位也就比较低。

客户参观考察红星圆锥破碎机

客户参观考察红星圆锥破碎机

河南圆锥破生产厂家地址:河南省郑州市高新区檀香路8号

郑州圆锥式破碎机价格咨询电话:0371-67772727

技术参数

  • 圆锥破碎机
  • 多缸液压圆锥破碎机
  • 单缸圆锥破碎机
  • 复合型圆锥破碎机
规格 型号 破碎锥大端直径
(mm)
最大给料尺寸
(mm)
排料口宽度
(mm)
处理能力
(t/h)
电动机功率
(kw)
总重量(t) 外形尺寸(长×宽×高)
(mm)
Φ600 PYB600 600 65 12-25 40 8P   30 5 2234×1370×1675
PYD600 35 3-13 12-23 5.5 2234×1370×1675
Φ900 PYB900 900 115 15-50 50-90 8P   55 11.2 2692×1640×2350
PYZ900 60 5-20 20-65 11.2 2692×1640×2350
PYD900 50 3-13 15-50 11.3 2692×1640×2350
Φ1200 PYB1200 1200 145 20-50 110-168 8P   110 24.7 2790×1878×2844
PYZ1200 100 8-25 42-135 25 2790×1878×2844
PYD1200 50 3-15 18-105 25.3 2790×1878×2844
Φ1750 PYB1750 1750 215 25-50 180-360 8P   160 50.3 3910×2894×3809
PYZ1750 185 10-30 80-210 50.3 3910×2894×3809
PYD1750 85 5-13 60-180 50.2 3910×2894×3809
Φ2200 PYB2200 2200 300 30-60 420-700 8P   280-260 80 4622×3302×4470
PYZ2200 230 10-30 130-410 80 4622×3302×4470
PYD2200 100 5-15 80-200 81.4 4622×3302×4470
型号 破碎机腔型 破碎锥大端直径(mm) 给料口宽度(mm) 最大给料尺寸(mm) 排料口调整范围(mm) 处理能力(t/h) 主电动机功率(kw) 主机重量(t)
HXHP200 C1 900 210 178 22~38 160~250 160 10.1
C2 155 132 18~38 145~250
C3 130 110 14~38 120~250
F1 118 100 12~25 108~210
F2 90 76 10~25 81~210
F3 70 60 8~25 72~210
HXHP300 C1 1100 235 200 26~45 230~445 220 17.8
C2 211 180 20~45 200~445
C3 135 115 16~45 180~445
F1 124 105 14~25 160~220
F2 96 82 12~25 140~220
F3 70 60 8~25 120~220
HXHP400 C1 1400 330 280 26~51 270~630 315 25
C2 200 170 22~51 243~630
C3 152 130 16~51 210~630
F1 135 115 12~25 162~370
F2 106 90 10~25 126~370
F3 80 68 8~25 104~370
HXHP500 C1 1500 335 285 32~51 365~790 400 34.1
C2 229 190 25~51 328~790
C3 180 152 19~51 280~790
F1 152 130 13~25 202~450
F2 124 105 10~25 158~450
F3 88 75 8~25 122~450
HXHP800 C1 2000 385 326 32~51 616~1100 630 69.2
C2 350 298 25~51 522~1100
C3 280 238 16~51 380~1100
F1 160 136 13~25 328~730
F2 120 102 10~25 270~730
F3 90 77 8~25 166~730

SC-S中碎系列单缸液压圆锥破碎机参数:

型号 腔型  最大进料尺寸
(mm)
最小排料口尺寸
(mm)
装机功率
(kw)
处理能力
(t/h)
SC100S C1 250 22 90 85-170
C2 200 19 90 70-130
SC160S C1 360 25 160 125-345
C2 300 22 160 108-305
SC250S C1 450 35 250 267-605
C2 400 29 250 225-515
SC315S C1 560 41 315 349-1050
C2 500 38 315 318-892

SC细碎系列单缸液压圆锥破碎机技术参数:

型号 腔型 最大进料尺寸
(mm)
最小排料口尺寸
(mm)
装机功率
(kw)
处理能力
(t/h)
SC100 F1 150 10 90 45-135
F2 90 10 90 43-118
F3 50 6 90 36-71
SC160 F1 200 13 160 69-215
F2 115 10 160 57-184
F3 75 8 160 63-126
SC250 F1 215 16 250 116-396
F2 140 13 250 97-328
F3 70 8 250 95-252
SC315 F1 275 16 315 177-662
F2 175 16 315 162-552
F3 85 13 315 195-401
SC560 F1 300 22 560 448-1512
F2 195 19 560 380-1373
F3 90 13 560 357-912
SC750 F1 370 25 750 394-2181
F2 300 19 750 342-2020
F3 230 16 750 267-1814
F4 120 13 750 248-1165
F5 85 10 750 185-1170
规格 型号 破碎锥大端直径(mm) 排料口调整范围(mm) 推荐最小排料口时开口边给料口尺寸(mm) 最大给料尺寸(mm) 处理能力(t/h) 主电动机功率(kw) 机器本体重量(kg)
PSG 900 0910 914 (3′) 9-22 102 85 45-91 6P   75 9980
0917 13-38 175 150 59-163
0904 3-13 41 35 27-90
0906 3-16 76 65 27-100
PSG 1300 1313 1295 (4¼′) 13-31 137 115 109-181 6P   160 22460
1321 16-38 210 178 132-253
1324 19-51 241 205 172-349
1306 3-16 64 54 36-163
1308 6-16 89 76 82-163
1310 8-25 105 89 109-227
PSG 1600 1620 1676 (5½′) 16-38 209 178 181-327 6P   250 43270
1624 22-51 241 205 258-417
1626 25-64 269 228 299-635
1607 5-13 70 60 90-209
1608 6-19 89 76 136-281
1613 10-25 133 113 190-336
