红星摇床的床面设计和选材

作者:红星机器 发表于: 2012-04-05 10:13:13

摇床百科介绍,床面是摇床的重要组成部分,床面上设置有来复条,给矿槽和给水槽。按处理物料的粒度可将床面分为粗砂床面、细砂床面和矿泥床面。床面的设计应包括如下几个方面。

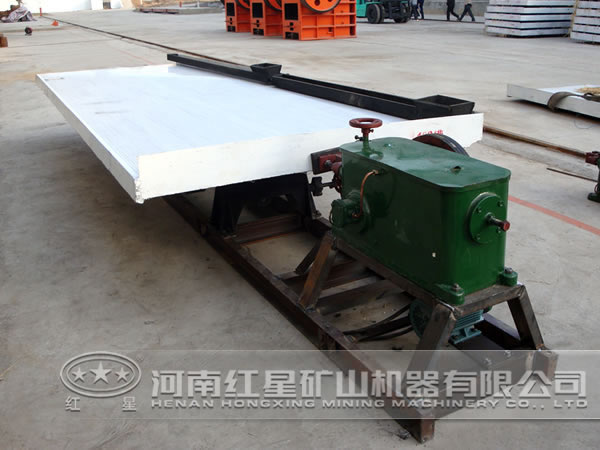

摇床

一、床面的设计形状和尺寸

床面有菱形、梯形和矩形等几种形状。从合理使用床面的面积出发,菱形床面的面积得到限度利用,精矿区和靠近传动端的三角区都得到了利用,但菱形床面的配置和维护不方便,矩形床面面积的利用率不高。工业上一般采用梯形床面。

床面应有足够的长度,以便得到高的精矿品位;同时又要求有足够的宽度,是矿粒流过床面时能得到充分的分选,保证精矿的回收率,降低尾矿品位。

在单位面积的处理能力相同时,大床面比小床面能得到更好地分选指标。床面的长度和宽度要有适当的比例。通常梯形床面的长宽比忆2-2.5为宜,粗砂床面的长宽比可大些,细砂床面的可小些。

二、床面材料

床面材料的要求是耐磨、平整、耐腐蚀、不变形、不透水、不产生裂缝、并要有一定的粗糙度。粗砂床面要采用摩擦系数较大的材料,细砂及矿泥床面要求摩擦系数小。

常用的床面是木结构,上面覆盖着耐磨层。依耐磨层的不同,木结构床面分为胶皮床面和漆灰床面两种。

胶皮床面及漆灰床面有较适宜的粗糙度,矿粒在创面上分带较好,但胶皮床面成本高,钉孔易漏水,使胶皮鼓包和变形,漆灰床面制造工序复杂,加工周期较长。木质胶皮床面使用寿命一般为3-5年,木质漆灰床面使用寿面一般5-7年。

除了上述两种床面材料外,还有铝合金床面、玻璃钢床面和聚酯床面,这3种床面耐腐蚀,使用寿命长,加工精度高,不易变形。玻璃钢床面的质量较轻,铝合金床面的质量与木结构床面的质量相近。

摇床

三、来复条

1、床面的来复条的主要作用是:

(1)保护析离到下层的重矿物,避免横向水流将其冲刷到尾矿中去,提高重矿物的回收率。

(2)水流溜过来复条时造成强度适宜的涡流,加强矿粒的松散分层,把混入底层的小密度矿粒冲出去,提高颈精矿品位。

(3)便于分层后的上层轻矿粒逐次排出,是矿粒在床面上按密度分带。

2、设计和寻则来复条的主要原则是:

(1)根据给料性质,选择适宜的来复条的断面形状和尺寸;

(2)来复条的布置合理;

(3)来复条的材料应耐磨腐蚀。

四、给矿槽和给水槽

设计给矿槽和给水槽的主要原则是:

1、给矿槽和给水槽的长度之和应等于床面给矿侧的长度,给矿槽设置靠近传动端,给水槽在精矿端。

2、粗粒的给料,分层快,且搬运速度也快,需要较多的清洗水才能提高精矿品位。因此,给谁槽比给矿槽要长,但如果给水槽太长,则给矿槽会过短,矿流给入过于集中,对分选不利。矿泥的分选搬运速度较慢,要求给矿槽比给水槽长。

3、粗砂床面的给矿槽在安装时,要求靠近传动端的槽头比远离传动端的槽尾略低,这样可以避免部分粗大颗粒被冲到槽尾而从床面中部给入,混入精矿带,干扰分选过程。

4、给水槽应能使水流流畅,调节方便。
