振动给矿机安装要求与工作条件总结

作者:红星机器 发表于: 2016-02-27 14:04:54更新于: 2020-06-26 15:55:20

振动给矿机是一款常见的给矿设备,主要给矿对象是破碎机,破碎机是选矿厂主要生产设备,给矿机的给矿量与给矿频率关系到破碎机的生产效率,为保证给矿机可以均匀平稳的给料,下面我们需要了解振动给矿机的安装要求与工作条件。

振动给矿机

振动给矿机

安装要求

(1)电磁调速电机和机架均要浇铸混凝土基础,可以独立浇铸,也可以根据现场情况与机架一起整体浇铸;浇铸时混凝土上需要预留钢板,作为固定机架和电磁调速电机走条之用。

(2)振动器可以预组装好,通过轴承座和螺栓组件固定在振动给矿台板底板支座上,装配时要加装防松垫圈。

(3)矿仓口在土建施工时,需要预埋螺栓组件,预埋螺栓用来安装出料口。

(4)安装给矿机前,要预制出料口,出料口用钢板和角钢法兰焊接而成,钢制出料口除给矿侧留有方形孔外,其余三个面均应焊接钢板封闭;出料口的上端通过角钢法兰上螺栓孔与矿仓口的预埋螺栓连接固定,收紧螺栓固定出料口时需灌入水泥浆密封;出料口的下端钢板底部与台板面底板平行,并留有约50mm间隙,避免给矿时台板与出料口撞击。

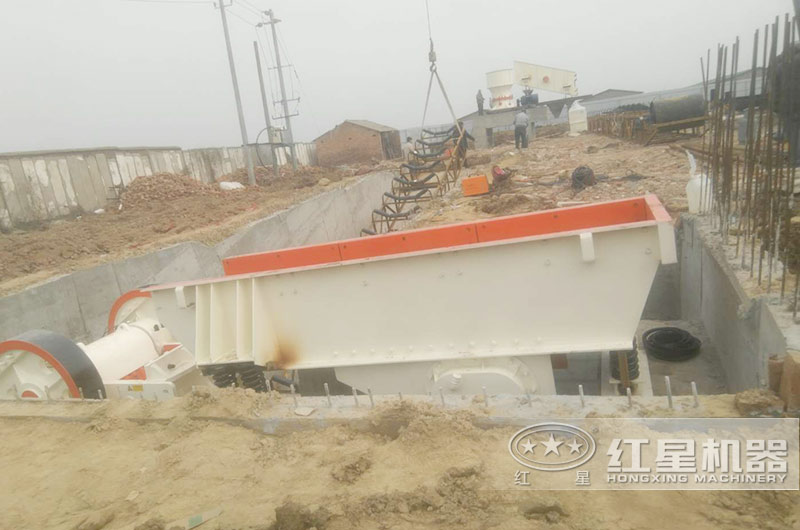

振动给矿机应用现场

振动给矿机应用现场

工作条件

(1)格筛安装符合要求,及时修复破损的格筛,防止大块矿石直接入仓,形成矿石结拱,堵塞出料口;按照选矿工艺要求,必须对原矿矿石粒度进行有效控制。故在原矿仓顶部,应当设置溜槽格筛和条格筛,溜槽格筛为斜格筛,一般用棒磨棍现场制安,格筛倾斜角度一般应大于25°;条格筛为平格筛,一般用钢轨现场制安,安装时,钢轨宽面朝上,窄面(钢轨工作面)朝下,格筛条间隔为120mm。

(2)矿仓应防止矿石放空,矿石放空相当于电机超负荷运行,易造成驱动电机烧毁,或导致振动给矿机空振损坏台板或挡板、出料口等部件。

(3)为了防止矿石滑落,减少矿石对设备和现场设施的冲击,振动台板的给矿口处应设置缓冲溜槽,用钢板制作,其中缓冲溜槽上半部的结构形状与出料口相似,但安装方向相反,缓冲溜矿槽下部宽度方向要缩口,安装方向也与振动台板给矿方向正好相反。

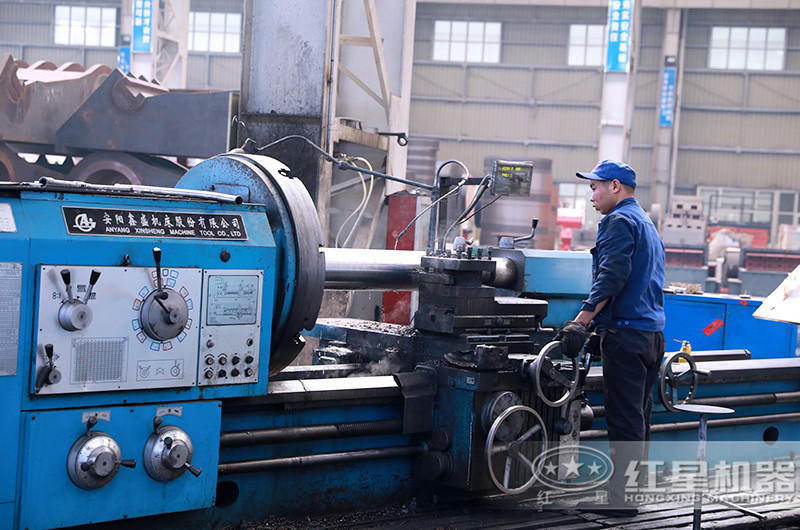

红星振动给矿机生产车间

红星振动给矿机生产车间

(4)根据现场安装条件和工艺流程需要,既可以直接安装在筛分机、破碎机的前端,也可以通过胶带输送设备提升一定的高度和距离,满足工艺生产要求;当有多个原矿仓多点给矿时,也可以将给矿机骑跨安装带输送机上,现多点位给矿。

(5)如果给矿于胶带输送机上,振动台板给矿口与反方向安装的缓冲溜矿槽之间,必须安装皮带挡料板,沿皮带输送方向两侧安装,单侧设置总长度应大于两米。

(6)如果原矿需要脱泥脱水,则在给矿机双层台板出口底部安装集浆斗和出口接头,并用管道将收集的泥浆输送到细泥处理池储存。

(7)为了保证设备安全,要求设备启动前将调速器调速旋钮置零,电磁调速电机的驱动电机先启动,然后再调整调速旋钮慢慢提高转速,逐步调整到合适给矿量的工作转速,实现无负荷启动电机;给矿机停止给矿时,也应选将调速器旋钮慢慢归零,再停止驱动电机,实现空负荷停机,开机生产要注意振动器的旋转方向应为与给矿方向一致。

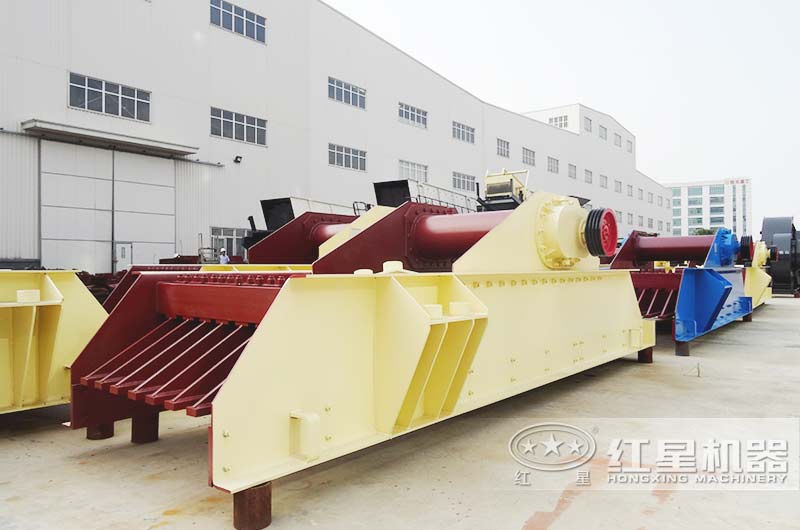

振动给矿机发货现场

振动给矿机发货现场

振动给矿机具有结构简单、稳定维修简单等优势,在矿石生产工艺中应用广泛。红星厂家提醒广大用户,选择优质且性价比高的振动给矿机找红星,拥有牢靠的安装及稳定的工作状态更要找红星,红星为您提供售前售中售后全流程贴心服务。
